                产品详情

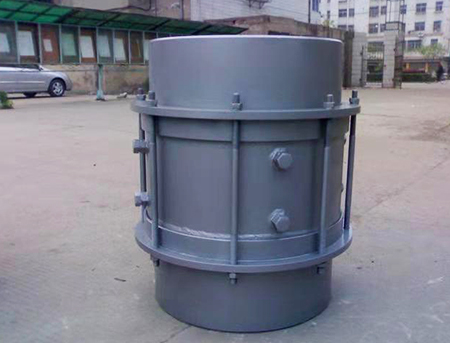

                洛氏套筒补偿器

                一、结构简图及工作原理

                洛氏套筒补偿器主要由壳体、伸缩接管、柔性密封圈及固件等组成。

                工作原理:利用密封紧凑合理,使用维修方便,重量轻,使用范围广,深受用户的好评,能较好地满足大型电站锅炉煤粉管道以及其它具有多维变形补偿需求的场合。

                技术参数:


                公称直径
                DN

                芯管内径
                D1

                芯管外径
                D2

                法兰外径
                D3

                填料长度
                B

                补偿量
                △L
                max

                安装长度
                Lmax

                摩擦力
                Pc(N)
                1.6MPa时

                重量
                (kg)
                50
                47
                55
                160
                56
                200
                710
                1932
                15.6
                65
                63
                71
                180
                56
                200
                710
                2485
                19.4
                (70)
                65
                74
                190
                56
                200
                710
                2588
                21.6
                80
                78
                87
                195
                56
                200
                710
                3002
                24.0
                100
                94
                106
                215
                56
                250
                830
                6271
                38.2
                125
                117
                131
                245
                56
                250
                830
                7750
                48.0
                150
                143
                157
                280
                56
                250
                830
                9288
                60.0
                200
                201
                217
                345
                70
                300
                945
                14977
                102.0
                250
                253
                270
                400
                70
                350
                1045
                21297
                139.2
                300
                303
                322
                460
                91
                350
                1065
                25399
                162.0
                350
                353
                373
                510
                91
                400
                1245
                29421
                222.0
                400
                404
                426
                565
                91
                400
                1245
                33286
                247.0
                450
                455
                478
                615
                91
                400
                1245
                33852
                271.8
                500
                505
                528
                670
                91
                450
                1375
                36234
                370.8
                600
                603
                630
                790
                91
                450
                1375
                43205
                481.2
                700
                693
                720
                880
                91
                450
                1375
                61771
                517.2
                800
                792
                820
                995
                112
                500
                1565
                70398
                828.0
                900
                890
                920
                1095
                112
                500
                1565
                79025
                951.6
                1000
                990
                1020
                1195
                112
                500
                1565
                87653
                1052.4
                注:当工作压力不是1.6MPa时,其摩擦力P1= Pc/1.6×PN
