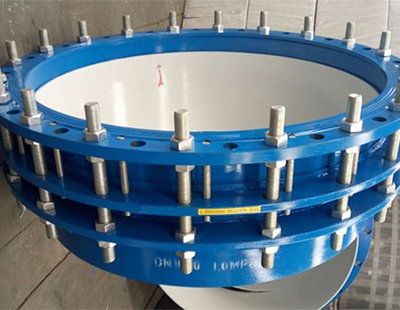

VSSJAFG（CF）型单法兰松套传力接头

　 CF（VSSJAFG）单法兰传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它是泵、阀门等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为一个整体，并有一定的调节量，这样就可以在安装维修时，根...

全国销售热线：15003856689 / 13523077231

热力管道补偿器

洛氏套筒补偿器套筒补偿器注填式单向套筒补偿器双向套筒补偿器弹性套筒补偿器球型补偿器三维球形补偿器旋转补偿器 N-H-Ⅱ型直流式无推力套筒补偿器直埋波纹补偿器波纹补偿器橡胶补偿器注油式穿墙止水套管

橡胶接头系列

可调式可曲挠橡胶接头 JGD（KXT) 型衬四氟可曲挠橡胶接头耐油橡胶接头橡胶接头防拉脱限位装置 JGD可曲娆双球橡胶接头卡箍式可曲挠橡胶接头大翻边橡胶接头 JGD-B型丝扣连接橡胶接头 XH81A型鸭嘴阀 90°可曲挠橡胶弯头 JGD（KXT）型单球体可曲挠橡胶接头 JDX型同心异径橡胶接头（大小头）

传力接头系列

VSSJAFG(CF)型单法兰传力接头 C2F型双法兰松套传力接头 VSSJAFC型可拆式双法兰传力接头 VSSJAF（C2F）型双法兰松套传力接头VSSJAFC （CC2F）型可拆式双法兰松套传力接头 VSSJAFG（CF）型单法兰松套传力接头

伸缩器系列

球墨铸铁伸缩器不锈钢伸缩器 VSSJA-2(B2F)型双法兰松套限位伸缩器 VSSJA-2（CC2F）可拆式双法兰限位松套伸缩接头 VSSJA-1（BF）型单法兰限位松套伸缩接头 VSSJA(AF)型法兰式松套伸缩接头 SSJB（AY）型法兰松套伸缩接头 SSJB-3（BY）型压盖式限位松套伸缩接头 SSQ-1型套管式伸缩器 SSQ-2型套管式伸缩器 SSQP型防拉脱限位伸缩器 CS型热力伸缩器 RS型柔性套管式伸缩器 SSLW型滤网伸缩器 CS型热力管道伸缩器 SSQ-1型伸缩器 RSG型快速管道连接器 VSSJAFG(CF)型单法兰松套传力接头 S313伸缩器 D型大饶度伸缩器

过滤器系列

丝扣Y型管道过滤器无缝弯头对焊管件-弯头 Y型过滤器 SSLW型滤网伸缩器

防水套管系列

柔性防水套管 02S40刚性防水套管 02s404/s312钢制柔性防水套管 02s404/s312.A型刚性防水套管 B型钢性防水套管 04FS02两侧防护柔性密闭套管加长型防水套管加长加翼环柔性防水套管

产品详情

CF（VSSJAFG）单法兰传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它是泵、阀门等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为一个整体，并有一定的调节量，这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，可以把轴向推力传还至整个管道。这样不仅提高工作效率，并且对泵、阀门和管道等起到一定�；ぷ饔�。
【产品名称】：CF（VSSJAFG）单法兰传力接头（CF单法兰松套传力补偿接头）
【产品别名】：单法兰传力接头
【产品规格】：【DN32mm-DN4000mm】
【产品压力】：0.6-2.5MPa
【产品认证】：ISO9001-2008
【适用范围】：【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】
【产品材质】：碳钢，球墨铸铁，不锈钢.
【产品颜色】：蓝色，可根据客户要求调色.
【工作温度】：-40度至80度
产品优势：
1、安装简单方便、方便阀门安装、可承受管线的轴向推力。
2、该产品采用金属铸造或焊接组成，松套部位选用梯形橡胶密封圈，在压盖和螺栓的作用下利用橡胶压缩弹性变形原理。迫使密封圈变形于接头本体伸缩管外壁之间进行静密封。金属和密封圈严格按使用性能及用户要求选用。材质外部涂装高强度防腐漆料，各部连接螺栓为高强度碳钢或不锈钢制作。
3、在管道中能有效的补偿和缓解管道和盲板推力，又能便于水泵，阀门的安装维修更换，实为管道安装运行业中为理想的配套产品。
产品特点：
1安装简单方便，有利于泵阀的拆装与维护。
2使用寿命长，运行稳定。
3能够将管道的轴向推力反传至整条管道，避免局部受压。

公称通径	管子外径	外形尺寸		法兰连接尺寸
		外形尺寸		0.6MPa				1.0MPa
		L	L1	D	D1	n-Th	b	D	D1	n-Th	b
65	76	400	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170	4-M16	18	220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225		20	285	240	8-M20	26
200	219			320	280		22	340	295	8-M20	28
250	273			375	335	12-M16	24	395	350	12-M20
300	325	420	50	440	395	12-M20	24	445	400	12-M20
350	377			490	445	12-M20	26	505	460	16-M20	30
400	426			540	495	16-M20	28	565	515	16-M24	32
450	480			595	550	16-M20	28	615	565	20-M24	32
500	530			645	600	20-M20	30	670	620	20-M24	34
600	630	440		755	705	20-M24	30	780	725	20-M27	36
700	720	440		860	810	24-M24	32	895	840	24-M27	40
800	820	600	60	975	920	24-M27	34	1015	950	24-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020			1175	1120	20-M27	36	1230	1160	28-M33	50
1200	1220	650		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	650		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	670		1830	1760	40-M33	48	1915	1820	40-M45	68
1800	1820	670		2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	700		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220	730		2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420	730		2685	2600	56-M39	52	2760	2560	56-M52	82
2600	2620	840	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820			3115	3020	64-M45	68	3180	3070	64-M56	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M27	100
3200	3220			3525	3430	72-M45	76
